Tabela skoków gwintów metrycznych i calowych

Tabela skoków gwintów metrycznych

Średnica znamionowa MSkok gwintu
ZwykłyDrobnozwojny
M1
0,250,2
M1,20,250,2
M1,40,30,2
M1,60350,2
M1,80,350,2
M20,40,25
M2,20,450,25
M2,50,450,35
M30,50,35
M3,50,60,35
M40,70,5
M5
0,80,5
M610,75 / 0,5
M710,75 / 0,5
M81,251 / 0,75 / 0,5
M91,251 / 0,75 / 0,5
M101,51,25 / 1 / 0,75
M121,751,5 / 1,25 / 1
M1421,5 / 1,25 / 1
M1621,5 / 1
M182,52 / 1,5 / 1
M202,52 / 1,5 / 1
M222,52 / 1,5 / 1
M2432 / 1,5 / 1
M2732 / 1,5 / 1
M303,52 / 1,5 / 1
M333,52 / 1,5/ 1
M3643 / 2 / 1,5
M3943 / 2 / 1,5
M424,53 / 2 / 1,5
M454,53 / 1,5
M4853 / 2 / 1,5
M5253 / 2 / 1,5
M565,54 / 3 / 2 / 1,5
M605,54 / 3 / 2 / 1,5
M6464 / 3 / 2
M6864 / 3 / 2
M7264 / 3 / 2
M7664 / 3 / 2
M8064 / 3 / 2
M8564 / 3 / 2
M9064 / 3 / 2
M10064 / 3 / 2

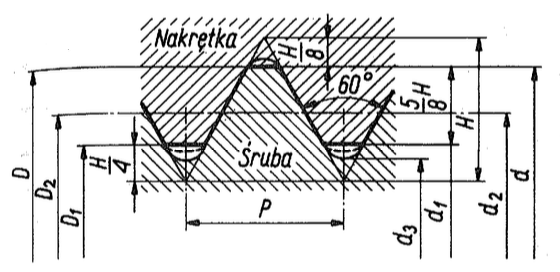

Rysunek techniczny gwintu metrycznego

Rysunek techniczny gwintu metrycznego

Rysunek techniczny gwintu calowego

Rysunek techniczny gwintu calowego

Tabela skoków gwintów calowych

Wymiar w calachWymiar w milimetrachIlość zwojów na 1 cal
UNCUNF
1/8
3,1754044
5/323,9693236
3/164,7632432
7/325,5562428
1/46,352028
5/167,9381824
3/89,5251624
7/1611,1131420
1/212,71320
9/1614,2881218
5/815,8751118
3/419,051016
7/822,225914
125,401812
1 1/828,585712
1 1/431,75712
1 3/834,925612
1 1/238,1512
1 3/444,45512
250,8024,512
2 1/457,154,58
2 1/263,548
2 3/469,8548
376,248
4101,648
